產品簡介：

智能激波吹灰器

ZJ-18系列脈沖激波吹灰器
 一、公司簡介
洛陽卓杰環保科技有限公司，位于世界文化名城洛陽，是洛陽市一家集電力設備研發設計、生產制造、施工安裝，售后服務為一體的高新技術企業。多年的研發和工程建設，形成了企業的核心隊伍。同時與中國科學院、電力試驗研究院等大專院校建立了常年合作伙伴。
我公司一直從事吹灰器技術的研究和實踐，與國內外廠商和學術單位建立了密切合作關系，儲備了大量的設計、制造和施工技術。公司的核心技術人員在國內參與和獨立完成了許多大型示范工程。公司的吹灰器設備已國產化，可滿足國內用戶的需要，產品質量和性能均達到國際同類產品水平，在吹灰器領域、系統的設計、產品生產、工程施工和售后服務過程中，均建立了相應的體系，培養和造就了一批***技術人才。公司引進世界***先進的吹灰器技術和生產管理模式，主要產品有：壓縮空氣型和蒸汽型、燃燒氣體型三大類。產品具有高能、低耗、兩大功能和節能、環保兩大特點，其結構形式多樣化，適合于電力、石化、冶金、建材等各類鍋爐，換熱器的清灰功能。公司遵照“以人為本、科技***、不斷創新、優質服務、為市場提供節能環保新產品”的服務宗旨，服務客戶，服務社會。近幾年我們為用戶提供的吹灰器產品，深受客戶好評。我們真誠邀請國內外客商來公司考察與合作。

公司運營建立了四大體系：
    吹灰器系統集成設計體系。集成設計是一個系統設計工程，公司融匯國內外先進設計理念，實現了自有的全新設計方式，適合本國地域的吹灰器，并使用多項技術：在公司自行研制集中控制系統實現遠程監控操作，維護等多項服務。
    吹灰器設備制造體系。前端的設計研發，精湛的隊伍，層層的質量把關是公司不斷推出優質產品的基礎保障。公司吹灰器制造體系有下列板塊構成：廣泛調研，匯市場所需信息；科研設計，不同類型及各種吹灰器；生產制造，科學嚴謹的管理，******的技工質量把關，完善的檢測設備，***的檢測人員。
    吹灰器系統安裝體系。嚴格的培訓，***的技工，科學的組織形成了獨有的吹灰器安裝隊伍，***隊伍三大特點：1能力，能一次承接六十多臺鍋爐吹灰器系統指導安裝；2***，安裝壓縮空氣型和蒸汽型、燃燒氣體型等多種類型吹灰器系統安裝；3多樣，能滿足各類鍋爐、換熱設備。
吹灰器售后服務體系。售后維修服務的四個環節，保證了整個服務體系的主動、及時、***。1.遠程（進程）監控，時時掌握所有運行設備情況，各參數一目了然；2.***人員定時分析各類數據，所需維修保養，始于需要之前；3.監控與巡視相結合，主動出擊確保維修死角；4.***維修隊伍，***設施配置，確保國內四個小時電話答復，二十四小時整裝出發，保持客戶零投訴，是售后服務的不敗記錄。
二、激波吹灰器技術概述
燃氣脈沖（激波）吹灰器是一種性能先進的新一代除灰技術，是鍋爐除灰系統更新換代產品，它廣泛應用于清除鍋爐尾部受熱面積灰，效果優異、經濟性能好、運行可靠、操作維護簡單，具有很好的推廣應用價值。燃煤和燃油鍋爐在運行過程中，尾部受熱面普遍產生積灰，使煙氣阻力增加，排煙溫度升高，嚴重影響鍋爐的正常運行。國內外常用的蒸汽吹灰技術在很多情況下不適于清除鍋爐尾部積灰，除灰效果很不理想。主要原因是蒸汽吹灰會導致煙氣濕度增加，更容易造成積灰和堵塞，有時還會使腐蝕加劇，對含鈣量或含硫量較高的灰更是如此。
燃氣激波吹灰器技術原理： 它是利用乙炔(煤氣、天然氣、液化氣)等常用可燃氣體和空氣，經過各自的流量測控系統后，按一定比例進行均勻混合，然后送入燃燒室中燃燒。與常規的燃燒過程和燃燒方式有所不同，燃氣脈沖燃燒是利用不穩定燃燒氣體在高湍流狀態下，產生壓縮波，形成動能、聲能、熱能。這種燃燒速度較快，燃燒產生的氣體壓力被***在一定的范圍之內，在輸出管的噴口處發射沖擊波能與積灰狀況適應。通過沖擊波的作用使受熱面上的積灰脫落，將被污染受熱面上的灰塵顆粒、松散物、粘合物及沉積物除去，達到降低鍋爐尾部排煙溫度，提高鍋爐熱效率。
    燃氣激波吹灰器產品特點
1、除灰效果好
能夠在較大空間范圍內有效清除受熱面的積灰結焦，大幅度提高換熱效率和降低排煙溫度，運行可靠、效果顯著。
2、配置安全可靠
兩種工質配比，控制在***佳值,保證在***佳狀態運行。采用高能點火器，性能穩定，使用壽命長，確保點火可靠。
3、自動運行，可靠性高
控制系統設置相應故障的聯鎖保護動作，各類故障分級處理，支路故障不影響整個系統的運行。應用***廠家生產的精密傳感器，在程序控制下做到定期自檢、在線多級保護、聯鎖保護、故障檢測、故障報警、故障診斷、故障處理，從而保證了系統安全可靠運行。
4、使用范圍廣
可以適用于任何爐型，包括各種煤粉鍋爐、循環流化床鍋爐、燃油鍋爐、余熱爐、加熱爐、工藝爐以及垃圾焚燒爐等。可以適用鍋爐尾部任何部位，包括過熱器、再熱器、省煤器、空氣預熱器等。
5、經濟效益高
設備投資少，產生效益高，降低工人勞動強度（除渣），運行成本低。
三、激波吹灰器系統組成
1、系統基本構成：
ZJ-18系列激波吹灰器安裝示意圖：


ZJ-18系列激波吹灰器主要有流量控制模塊、混合點火模塊、脈沖激波發生器、脈沖激波噴嘴、控制系統組成。根據鍋爐的大小及欲吹灰受熱面的空間位置和空間尺
寸，確定激波發生器的數量和相應混合點火模塊的數量；各混合點火模塊位于其所連激波發生器附近，一般流量控制模塊位于運轉層，燃氣氣源位于零米。
2、系統基本工藝流程
空氣經流量控制模塊對其流量控制后接入各混合點火模塊的空氣入口，燃氣經流量控制模塊其流量控制后接入各混合點火模塊的燃氣入口。 定量的空氣和定量的燃氣在某混合點火模塊通過該支路的空氣和燃氣電磁閥向其混合點火罐內進行供氣并混合，混合好的混燃氣通過混燃管路向其各激波發生器（罐）內充空氣-燃氣混合氣，達到一定量后通過電磁閥的關閉停止供氣。 然后通過插入點火罐內的高能點火器點火引爆混合氣，通過混燃管路使其各激波發生罐內的空氣-燃氣混合氣爆燃，產生相當能量的沖擊波釋放到鍋爐受熱面上，從而達到清除受熱面積灰的目的。
3、系統主要技術特點
●  各類鍋爐***吹灰節能減排增效
●  精確控制空氣和燃氣流量混合比 確保燃料***省能量***佳
●  高精傳感檢測元件 實時顯示智能監控吹灰過程
●  吹灰參數按需設定 全自動運行免維護
●  各類故障預警功能 保證系統安全運行
4、系統主要技術參數

5、系統主要控制功能
ZJ-18燃氣激波吹灰系統具有很強的吹灰控制功能：
主要有：
（1）每路/層的充氣時間、間隔時間、吹灰次數等均可以根據實際需要進行設置。
（2）可以實現鍋爐尾部及空預器各個層面的連續自動吹灰，單層/多層自動吹灰。

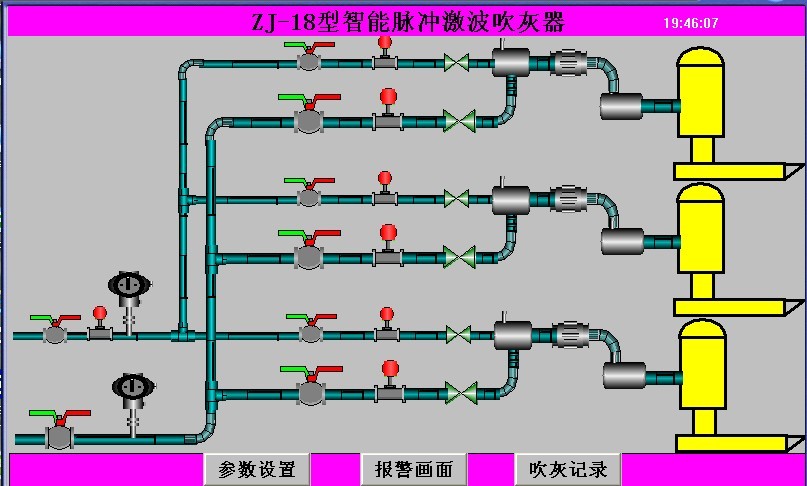

（3）智能化控制：實現人機友好對話，全屏在線顯示吹灰運行狀態，精確到部件。
（4）控制系統有自檢、自診斷及故障聲光報警功能，有吹灰信息記錄與查詢功能。
(5)吹灰控制程序由控制柜的 PLC 獨立完成；可根據需要采取本地控制柜操作或遠方 DCS操作，并可監視吹灰運行狀態；二者具有互鎖功能。
6、系統主要保護功能
ZJ-18燃氣激波吹灰系統具有很強的安全功能：
主要有：
（1） 流量控制模塊內安裝有燃氣泄漏檢測裝置，當然燃氣出現泄漏時會自動關閉煤氣電磁閥，并開啟保護風；
（2） 混合罐與點火罐通過高性能阻火器完全分開，實現了氣源與火的分離，保證不會回火；
（3） 采用高性能點火器，點火成功率100%
7、ZJ-18脈沖激波吹灰器安裝
7.1 燃氣激波發生器的安裝
燃氣激波發生器的安裝保證牢固性并考慮鍋爐爐墻的膨脹特性，在結構上以各吹灰點的密封墻盒為基礎，焊接角鋼、槽鋼制成支撐架，用撐板、三角板和弧型板焊接固定牢固，這樣激波發生器將與爐墻整體膨脹。
發射噴嘴通過爐墻密封盒及其中心的穿墻套管伸入爐內，墻盒外焊發射噴嘴密封填料函，中間添加無塵石棉繩壓實，達到柔性密封連接，墻盒內多余空間采用耐火材料填實。
7.2 流量控制模塊的安裝
流量控制模塊安裝在鍋爐的運轉層適當位置
7.3 混合點火模塊的安裝
混合點火模塊安裝在脈沖激波發生器附近，用角鋼焊接支撐架固定
8、售后服務
8.1安裝調試及設備驗收
設備由我公司負責妥善包裝，運往甲方安裝現場。包裝材料、箱子以及固定方法達到
國家運輸標準。
貨到用戶現場后，我們將派人到現場配合設備開箱驗收。安裝調試階段，我們將派工
程技術人員到現場負責指導安裝。
安裝完成后，我方工程師將對吹灰設備進行***地檢查確認，并開始系統調試。
系統調試完成后，達到雙方約定的技術參數和技術性能后，經相關人員確認，簽署驗
收文件。
8.2 技術培訓
設備調試完成或調試中，對用戶進行***的技術培訓。通過技術培訓，用戶完全能夠
掌握 ZJ-18系列燃氣激波吹灰器的使用和維護。
8.3 設備維修
當設備發生故障用戶無法處理時，接到通知后公司工程技術人員會在 24-36 小時內到
達現場。
質保期內我們保證及時修理或更換屬質量問題的設備或元件，質保期后我們繼續為用
戶提供技術支持和***的服務
